■ＰＩＣのＡ／Ｄ変換時間（関数比較）
　　★概要
　　　　使用しているコンパイラ 「mikroC PRO for PIC」が、v3.2からv3.8にバージョンアップしました。
　　　　追加された関数の一つに、Ａ／Ｄ変換関数があります。
　　　　　　・既存関数　→　ADC_Read関数
　　　　　　・追加関数　→　ADC_Init関数、ADC_Get_Sample関数

　　　　そこで、今後の製作に役立つのではと考え、既存関数と追加関数によるＡ／Ｄ変換時間を比較してみました。

　　★実験内容
　　　　PIC12F683を、8MHzクロックで使用した時のＡ／Ｄ変換時間を測定しました。

　　　　＜既存関数の測定の流れ＞　　※スイッチ（ＳＷ１）をＯＦＦにします。
　　　　　　・ＴＰを“１”にします。
　　　　　　・ADC_Read関数でＡ／Ｄ変換を1000回行います。
　　　　　　・ＴＰを“０”にします。
　　　　　　・ADC_Read関数でＡ／Ｄ変換を1000回行います。
　　　　　　・これらの処理を繰り返します。
　　　　　　※ＴＰが“１”になってから“０”になるまでの時間をオシロスコープで観測します。

　　　　＜追加関数の測定の流れ＞　　※スイッチ（ＳＷ１）をＯＮにします。
　　　　　　・ＴＰを“１”にします。
　　　　　　・ADC_Init関数でADCを初期化します。
　　　　　　・ADC_Get_Sample関数でＡ／Ｄ変換を1000回行います。
　　　　　　・ＴＰを“０”にします。
　　　　　　・ADC_Init関数でADCを初期化します。
　　　　　　・ADC_Get_Sample関数でＡ／Ｄ変換を1000回行います。
　　　　　　・これらの処理を繰り返します。
　　　　　　※ＴＰが“１”になってから“０”になるまでの時間をオシロスコープで観測します。

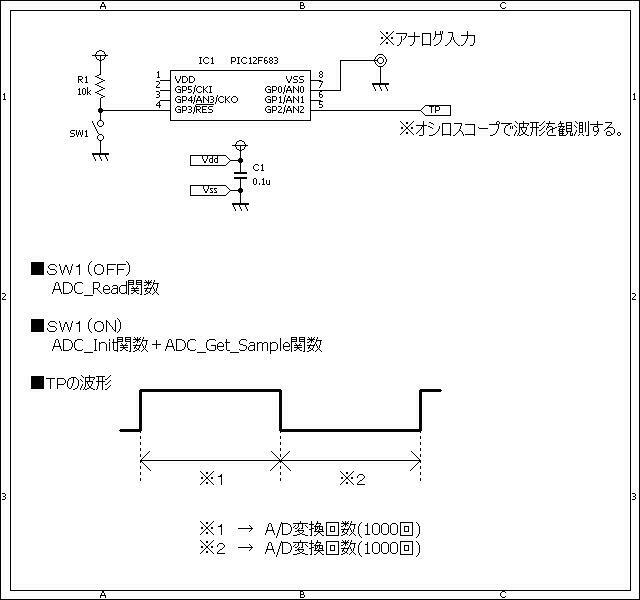

　　★実験回路図
　　　　　

　　★実験プログラム

void main()

{

int　　　　cnt;

//

OSCCON = 0b01110000;

CMCON0 = 0b00000111;

ANSEL = 0b00000001;

TRISIO = 0b00001001;

//

while (1) {

if (GPIO.B3 == 1) {

GPIO.B2 = 1; //TP->1

for (cnt = 0; cnt < 1000; cnt++) {

ADC_Read(0);

}

GPIO.B2 = 0; //TP->0

for (cnt = 0; cnt < 1000; cnt++) {

ADC_Read(0);

}

} else {

GPIO.B2 = 1; //TP->1

ADC_Init();

for (cnt = 0; cnt < 1000; cnt++) {

ADC_Get_Sample(0);

}

GPIO.B2 = 0; //TP->0

ADC_Init();

for (cnt = 0; cnt < 1000; cnt++) {

ADC_Get_Sample(0);

}

}

}

}

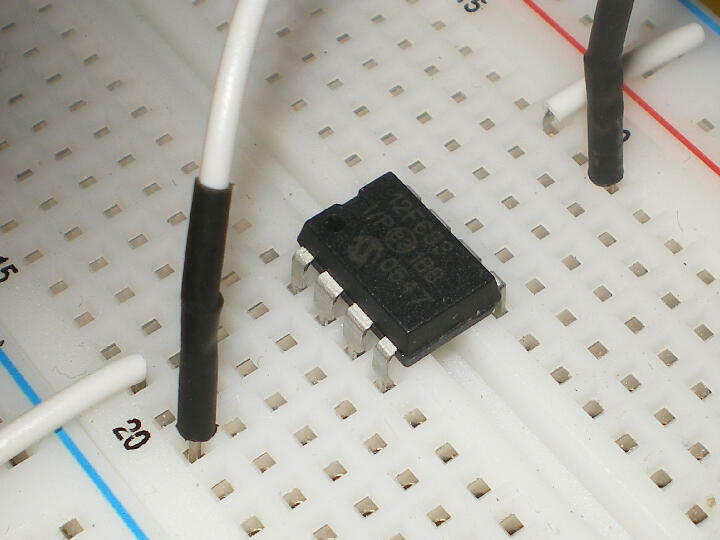

　　★実験の様子と結果
　　　　　

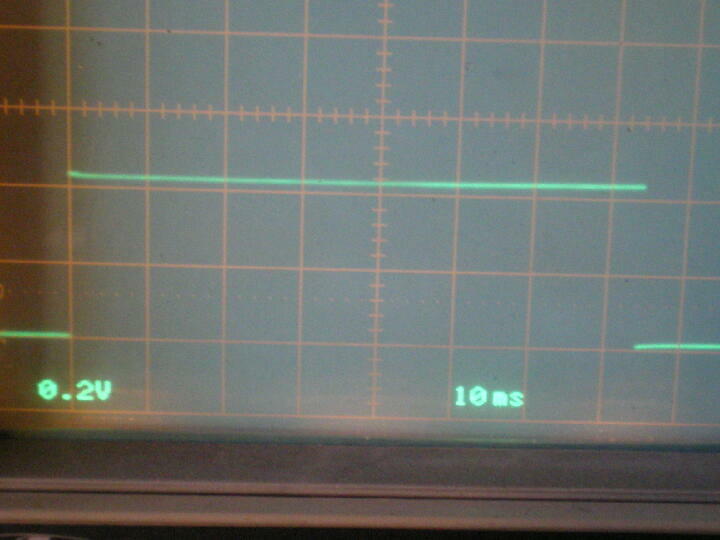

　　　　＜ADC_Read関数を使用した場合＞
　　　　　　・１０００回のＡ／Ｄ変換時間は、約74msecです。
　　　　　　・1回あたりの変換速度は、約74usecです。
　　　　　

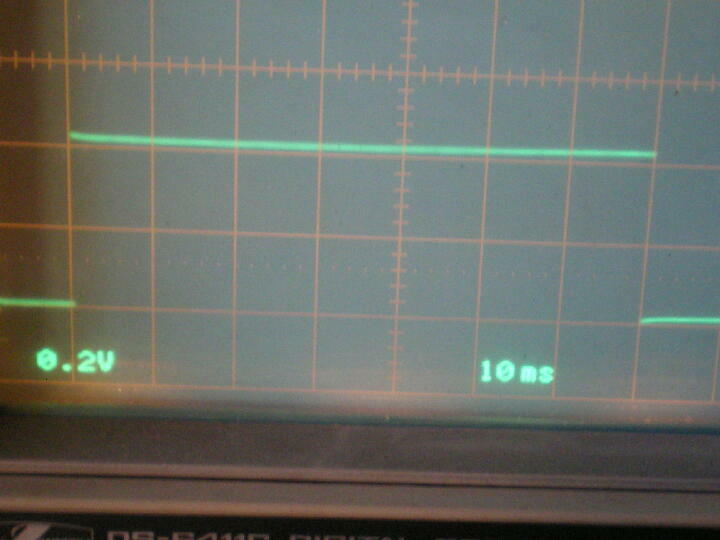

　　　　＜ADC_Init関数＋ADC_Get_Sample関数を使用した場合＞
　　　　　　・１０００回のＡ／Ｄ変換時間は、約70msecです。
　　　　　　・1回あたりの変換速度は、約70usecです。
　　　　　
　　　　如何ですか？

　　　　※Ａ／Ｄ変換時間を少しでも、短縮する際の参考になれば幸いです。
