■ＳＷＲ（進行波と反射波の検出）
　　★概要
　　　　ＳＷＲとは”Standing Wave Ratios”の略語で、日本語にすると“定在波比”のことです。
　　　　無線機から空中線（アンテナ）に向かう電波を“進行波”、空中線から逆流してくる電波を“反射波”といい、この
　　　　割合がＳＷＲになります。

　　　　ＳＷＲは、終端での反射波がなければ“１” 、つまり１００％の放出になります。
　　　　しかし、無線機から放出された電波は、ケーブルやコネクタなどのロス、アンテナ自体の電波との不一致などに
　　　　より、アンテナから１００％放出されることはありません。

　　　　ＳＷＲが高いときの弊害は、反射した電波が無線機に逆流してくるので、終段管を破壊する可能性があります。
　　　　また、効率が悪い為、電波が相手に届き辛くなることが考えられます。

　　　　そこで今回は、この進行波と反射波を検出するためのユニットを製作し、実際に確認してみます。

　　★動作原理
　　　　同軸ケーブルの中にＳＷＲの引き出し線を芯線に沿わせて埋め込み（芯線と網線の間）、この線から方向性を
　　　　持った電力を引き出します。同軸ケーブルの長さは、１０ｃｍ前後にしてください。埋め込んだ引き出し線は、同
　　　　軸ケーブルの芯線との間に容量結合と誘導結合があり、両者が打ち消しう形で、方向性を持った誘導電力が発
　　　　生します。このような結合を「ＣＭ結合」といいます。
　　　　図のように、送信機とアンテナの向きを逆にすることにより、進行波と反射波を検出することが出来ます。
　　　　　

　　★製作
　　　　�@Ｍ型コネクタ（ストレートレセプタクル）２個を、コンタクトピンを向き合わせる方向で、スペーサで固定します。
　　　　�A同軸ケーブル（５Ｄ−２Ｖ）の塩ビ外皮を、カッターで縦に切り裂き、網線の状態にします。
　　　　�B網線の中に細い被覆電線通し、抵抗（１１０Ω）、ダイオード（１ＳＳ１０８等）、コンデンサ（１０００ｐＦ）を半田付
 　　　　　けします。
　　　　�C最後に、銅板またはアルミ板（アルミ箔でも良い）などで、全体をシールドします。

　　　　シールド前の状態です。
　　　　　
　　　　　
　　　　　
　　　　シールド後の状態です。
　　　　　

　　★動作確認
　　　　アンテナの代わりに、ダミーロードを接続し、電波を送信します。
　　　　　
　　　　１４４ＭＨｚの１０Ｗの電波を出してみました。（左側＝進行波、右側＝反射波）
　　　　この電圧値からSWR値を求めてみます。
　　　　　　ＳＷＲ値＝（進行波電圧値＋反射波電圧値）÷（進行波電圧値ー反射波電圧値）
　　　　　　１．０９≒（１１１８ｍＶ＋４９ｍＶ）÷（１１１８ｍＶ−４９ｍＶ）
　　　　　

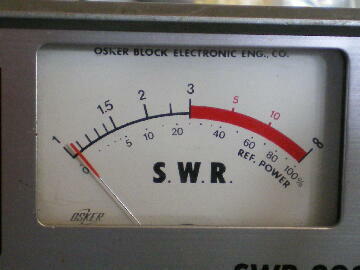

　　　　メータで表現するとこんな感じになります。
　　　　　
　　　　如何ですか？
　　　　本ユニットを応用すると、ＳＷＲ計は勿論のこと、ＳＷＲが何らかの原因で劣化したときに、自動的に警報を出す
　　　　ことが可能な「ＳＷＲアラーム」が出来そうですね！｛＾＿＾｝！
