 ■簡易ロジック信号遅延回路

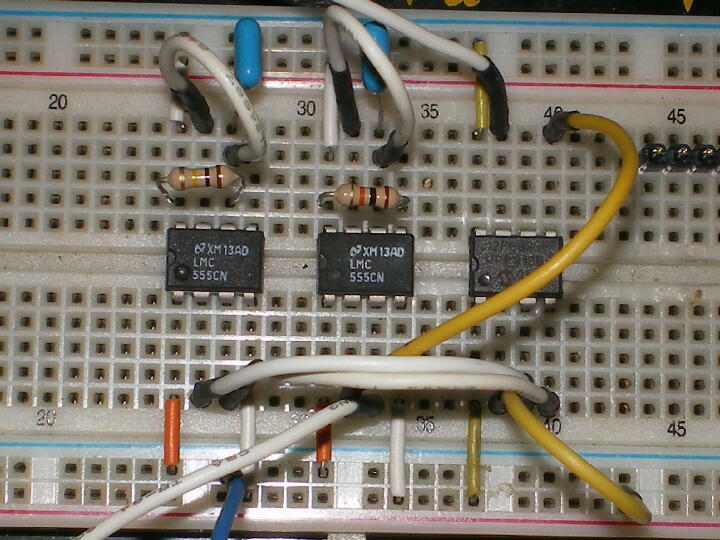

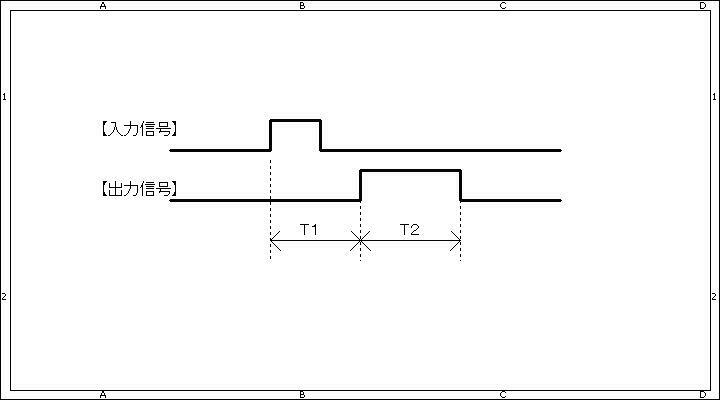

★概要 電子回路では、入力信号をある期間だけ遅延させて処理する場合が多々発生します。  ＜仕様＞
・入力信号は、ロジック信号とする。 ・入力信号のエッジ（立ち上がり【↑】、立ち下がり【↓】）を選択可能とする。 ・指定したエッジから、指定時間（Ｔ１）経過後に、出力を“０”→“１”にする。 ・Ｔ１経過後、更に指定時間（Ｔ２）経過後に、出力を“１”→“０”にする。 ・T1およびT2は、回路上の抵抗とコンデンサの値を用途に応じて変更する。 ★動作原理
全体の制御には、ＰＩＣ１２Ｆ６８３を使用し、Ｔ１とＴ２のタイマには、タイマＩＣ（ＬＭＣ５５５）を使用し、微調整を し易くしました。 ＜処理の流れ＞
①起動時に、エッジモード（立ち上がり【↑】、立ち下がり【↓】）を決定します。 「立ち上がり【↑】モード」
②入力信号（ＩＮＰＵＴ）が、“０”→“１”に変化するのをチェックします。 ③タイマ１（Ｔ１）を開始（TRIGＧERを“０”→“１”）します。 ④タイマ１（Ｔ１）がタイムアウト（ＯＵＴＰＵＴが“１”→“０”）するのをチェックします。 ⑤タイマ２（Ｔ２）を開始（TRIGＧERを“０”→“１”）します。 ⑥入力信号（ＩＮＰＵＴ）が、“０”になるのをチェックします。 ⑦②に戻ります。 「立ち下がり【↓】モード」
⑧入力信号（ＩＮＰＵＴ）が、“１”→“０”に変化するのをチェックします。 ⑨タイマ１（Ｔ１）を開始（TRIGＧERを“０”→“１”）します。 ⑩タイマ１（Ｔ１）がタイムアウト（ＯＵＴＰＵＴが“１”→“０”）するのをチェックします。 ⑪タイマ２（Ｔ２）を開始（TRIGＧERを“０”→“１”）します。 ⑫入力信号（ＩＮＰＵＴ）が、“１”になるのをチェックします。 ⑬⑧に戻ります。 ＜ＬＭＣ５５５の単安定動作＞
トリガー信号（ＴＲＩＧＧＥＲ）を、“１”→“０”にすると、TH期間だけ、出力信号（ＯＵＴＰＵＴ）が出力されます。 ＴＨ＝１．１×ＲＡ×Ｃ  ＜ＴＨの設定例＞

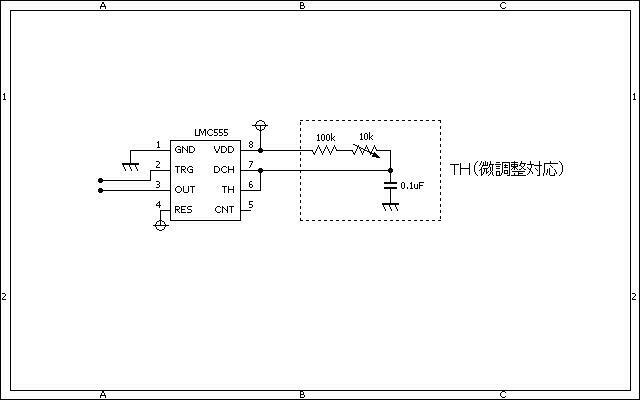

＜微調整のための工夫＞

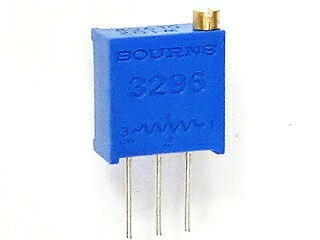

RAに、固定抵抗と可変抵抗を使用することにより、微調整がしやすくなります。 例えば、固定抵抗（１００ｋΩ）＋可変抵抗（１０ｋΩ）にすると、THの範囲は、11msec～12.1msecになります。  可変抵抗には、他回転式の物を利用すると、更に微調整がし易くなります。 秋月電子で販売している、「多回転半固定ボリューム たて型 ３２９６Ｗ（１０ｋΩ）」は、25回転で０Ω～１０ｋΩ までを可変することが出来ます。  ★回路図

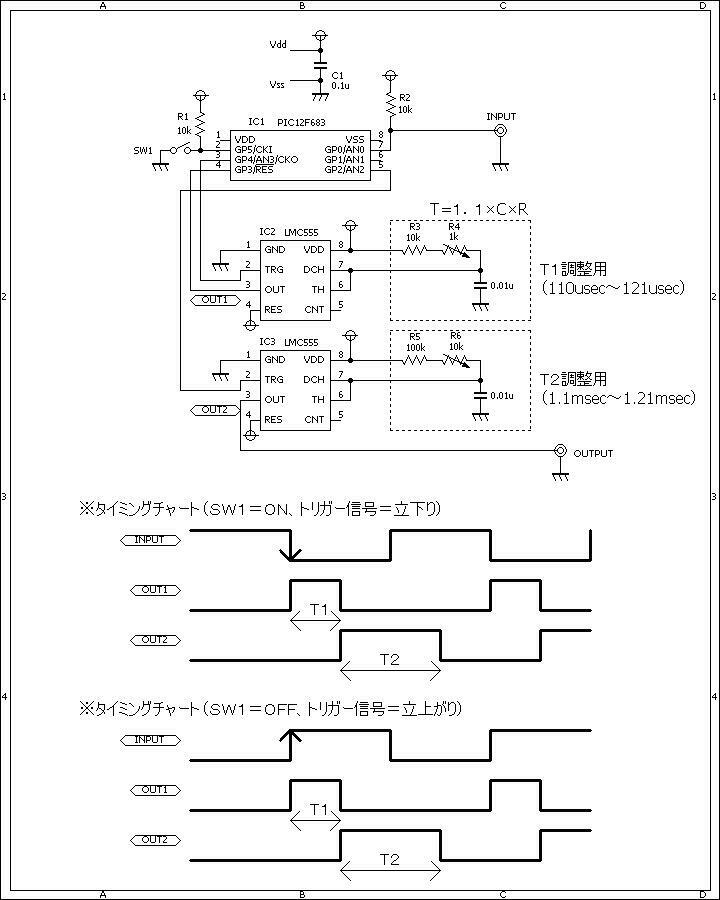

回路図内の、Ｔ１、Ｔ２で使用している抵抗やコンデンサは用途に応じて変更してください。  ★動作確認

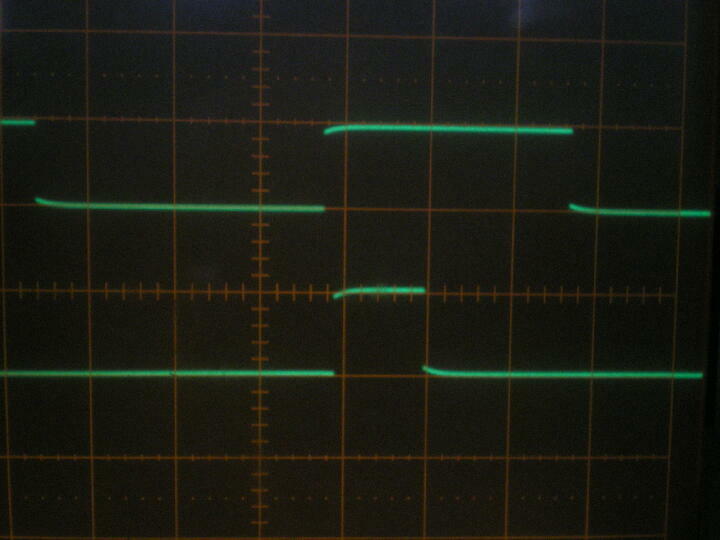

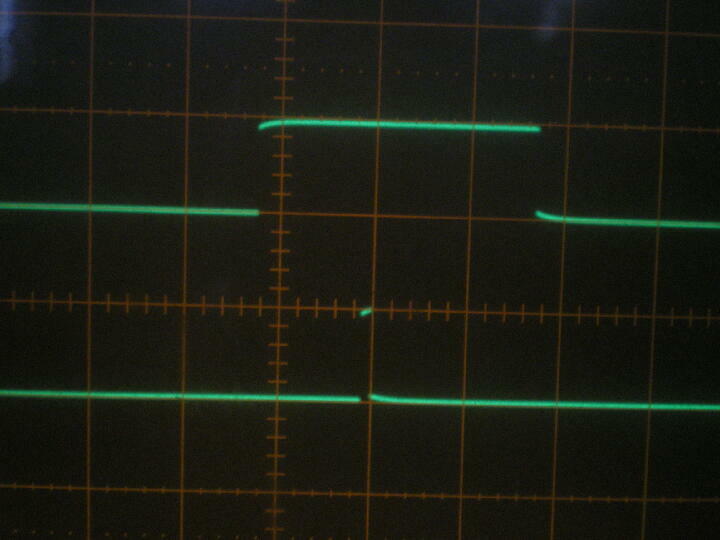

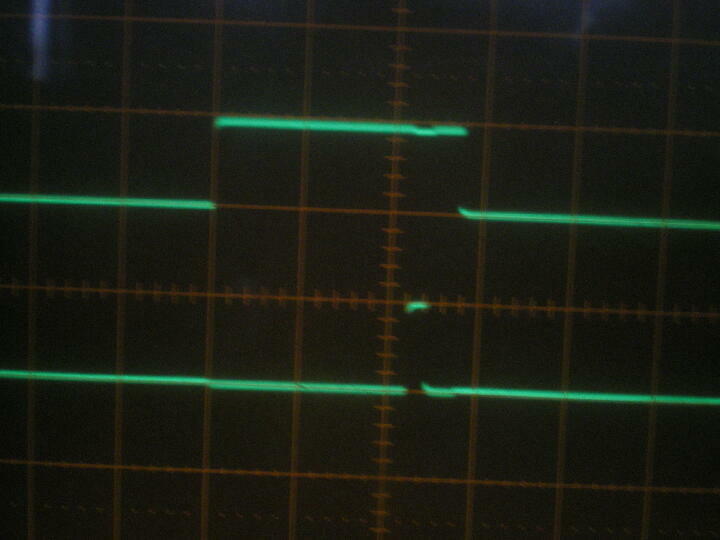

 上側波形＝ＩＮＰＵＴ、下側波形＝ＯＵＴＰＵＴ、５Ｖ／div、０．１ｍｓｅｃ／ｄｉｖ 立ち下がりエッジ、Ｔ１＝１１０ｕｓｅｃ（１ｋΩ、０．１ｕ）、Ｔ２＝１１０ｕｓｅｃ（１ｋΩ、０．１ｕ）  上側波形＝ＩＮＰＵＴ、下側波形＝ＯＵＴＰＵＴ、５Ｖ／div、０．１ｍｓｅｃ／ｄｉｖ 立ち上がりエッジ、Ｔ１＝１１０ｕｓｅｃ（１ｋΩ、０．１ｕ）、Ｔ２＝１１０ｕｓｅｃ（１ｋΩ、０．１ｕ）  上側波形＝ＩＮＰＵＴ、下側波形＝ＯＵＴＰＵＴ、５Ｖ／div、１ｍｓｅｃ／ｄｉｖ 立ち上がりエッジ、Ｔ１＝１１０ｕｓｅｃ（１ｋΩ、０．１ｕ）、Ｔ２＝１．１ｍｓｅｃ（１０ｋΩ、０．１ｕ）  上側波形＝ＩＮＰＵＴ、下側波形＝ＯＵＴＰＵＴ、５Ｖ／div、１ｍｓｅｃ／ｄｉｖ 立ち上がりエッジ、Ｔ１＝１．１ｍｓｅｃ（１０ｋΩ、０．１ｕ）、Ｔ２＝１１０ｕｓｅｃ（１ｋΩ、０．１ｕ）  上側波形＝ＩＮＰＵＴ、下側波形＝ＯＵＴＰＵＴ、５Ｖ／div、５ｍｓｅｃ／ｄｉｖ 立ち上がりエッジ、Ｔ１＝１１ｍｓｅｃ（１００ｋΩ、０．１ｕ）、Ｔ２＝１．１ｍｓｅｃ（１０ｋΩ、０．１ｕ）  電子工作etc
|
