■カラーセンサー（Ｓ９７０６）
　　★概要
　　　　電子工作では、カラー（ＲＧＢ）を発光させるＬＥＤを応用した製作物は多く見かけます。しかし、カラーをセンス
　　　　するセンサーを応用した製作物はあまり見かけません。

　　　　今回は、どのように応用するかまでは考えていませんが、廉価なカラーセンサーが入手できたので、基本的な
　　　　実験をしてみました。

　　★動作原理
　　　　カラーセンサーが出力する、カラーデータ（ＲＧＢ）を取得し、ＬＣＤへ表示させます。
　　　　しかし、データを表示させても、それが正しい値を示しているのかが分かりません。
　　　　そこで、フルカラーＬＥＤで、“赤色”、“緑色”、“青色”を各々点灯させて、カラーセンサに照らすことにより、
　　　　ＲＧＢの値がどう変化するかを見てみます。

　　　　＜デジタルカラーセンサ／Ｓ９７０６＞
　　　　　※特長
　　　　　　・Red (λ=615 nm)､Green (λ=540 nm)､Blue (λ=465 nm)にそれぞれ感度をもつデジタルカラーセンサです。
　　　　　　・検出結果は12ビットのデジタル値でシリアルに出力されます。
　　　　　　・３つの１２ビットレジスタを内蔵しており、ＲＧＢ３色の同時測光が可能です。
　　　　　　・感度設定が２段階あり、広範囲の測光が可能です。

　　　　　※概観
　　　　　

　　　　※ブロック図
　　　　　

　　　　※分光感度特性
　　　　　

　　　　※タイミングチャート
　　　　　

　　　　　※変換基板への実装例
　　　　　

　　　　＜フルカラーＬＥＤ／ＯＳＴＡ７１ＡＤ−Ａ＞
　　　　　※特長
　　　　　　・４本足のフルカラー角型ＬＥＤです。
　　　　　　・ボディー：ウォータークリア
　　　　　　・外形：７．６ｍｍ角
　　　　　　・波長：赤６２５，緑５２５，青４７０ｎｍ
　　　　　　・明るさ：赤３０００，緑４２００，青２１８０ｍｃｄ（２０ｍＡ）
　　　　　　・半減角：９０°
　　　　　　・ＩＦ：２．０Ｖ（赤），３．２Ｖ（青・緑）

　　　　　※概観
　　　　　

　　★回路図
　　　　　

　　★プログラム
　　　　Ｓ９７０６からのカラーデータの取得部分を関数化しました。
　　　　ソースリストはここです。
　　　　ＨＥＸリストはここです。

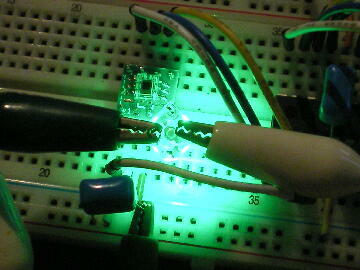

　　★動作確認
　　　　　
　　　　Ｓ９７０６とＰＩＣ１８Ｆ８８の間は４本線で接続します。
　　　　　
　　　　赤色ＬＥＤを照らした時のＲＧＢの値です。Ｒが最も大きな値を示します。
　　　　　

　　　　　

　　　　　
　　　　如何でしょう？
　　　　カラーセンサーがデジタル式なので、とても簡単な仕組みで、カラーデータを取得することが出来ます。
　　　　後は、これをどう応用するかですが、それはこれからのお楽しみですね。。。｛＾＿＾｝！
