　■LCD（液晶）モジュールの低電圧動作
　　★概要
　　　　LCDモジュールは、消費電流が1mA以下で、乾電池動作機器に最適なのですが、そのほとんどが 5V動作と
　　　　なっており、3V動作（乾電池2本程度）の機器では使えないという欠点があります。
　　　　これを何とか打破したく実験してみました。
　　★動作原理
　　　　今回は2種類の方法を試してみました。
　　　　＜方式A＞
　　　　　　・3Vをチャージポンプ方式で5Vまで昇圧する。
　　　　　　・その5VをLCDのVDDとする。
　　　　＜方式B＞
　　　　　　・3Vをチャージポンプ方式で-2Vの負電圧を発生させる。
　　　　　　・その-2VをLCDのコントラスト調整端子（Vlcd：3ピン）に与える。
　　　　PICのプログラムでは、チャージポンプ用にPWMで10KHzの矩形波を発生させます。
　　　　そして1秒間スリープ（多分、0.1秒でも問題無いと思います）した後にLCDを初期化し、文字を表示させます。
　　★回路図

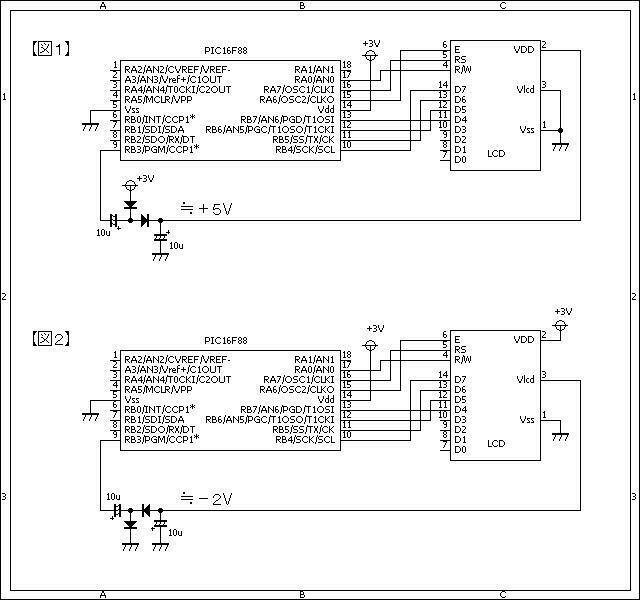

　　　　方式Aの回路が図１です。
　　　　方式Bの回路が図２です。
　　　　　
　　★ソースリスト
　　　　ソースリストはここです。
　　★動作確認

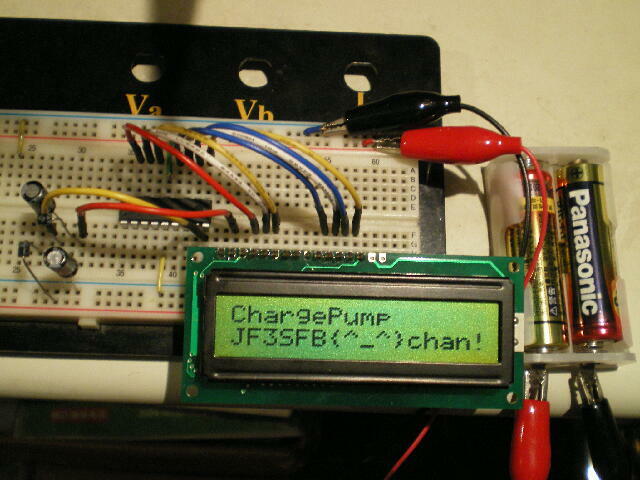

　　　　方式Aです。ちゃんと表示されました。
　　　　　

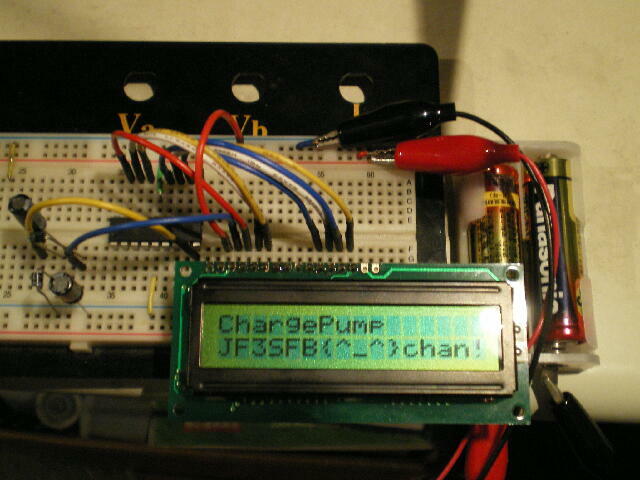

　　　　方式Bです。これもちゃんと表示されました。
　　　　　
　　　　両方式ともに電源が2.8Vくらいでも薄く表示されました。
　　　　如何ですか？
　　　　これで乾電池2本だけでLCDを動作させることが出来るのでPICの活用範囲が広がりますね。｛＾＿＾｝！
