　■簡易窓ガラス用防犯アラーム（圧電素子）

　　★概要

　　　　窓ガラスのわずかな振動を検知して大音量の警報音を発報する「窓ガラス用防犯アラーム」が各種市販されて

　　　　います。

　　　　センサーには、衝撃センサー（圧電素子）が主に使用されています。

　　　　そこで手持ちの圧電素子を用いた「簡易窓ガラス用防犯アラーム」の実験をしてみました。

　　　　＜仕様＞

　　　　　　・衝撃を検知するとブザーが鳴り、LEDが点灯します。

　　　　　　・衝撃の感度を調整可能とします。

　　　　　　・電源には単三電池2本の3Vで駆動可能とします。

　　★動作原理

　　　◎衝撃の検知

　　　　　圧電素子（ピエゾ素子）は、圧電体に加えられた圧電効果を利用した受動素子のことです。

　　　　　　　　：圧電体に力（衝撃）を加えると、電圧が発生（電気エネルギーが生じる）します。

　　　　　　　　：圧電体に電圧を加えると、力が発生します。

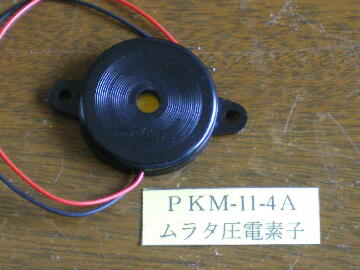

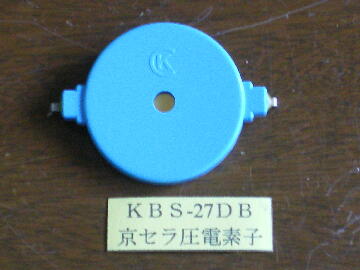

　　　　＜圧電素子の概観＞

　　　　　

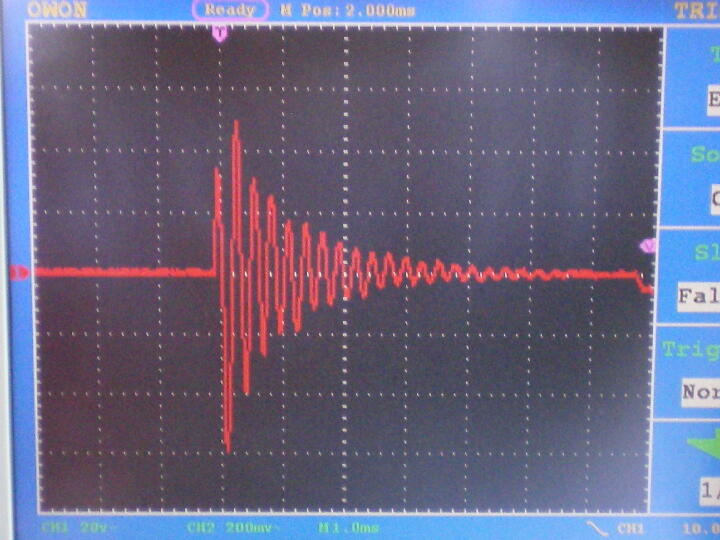

　　　　＜圧電素子に衝撃を加えたときに発生する電圧波形＞

　　　　　圧電素子を鉛筆などで叩くと、開放電圧では100Vp-pもの高電圧を発生します。

　　　　　

　　　◎検知電圧によるブザー＆LEDの駆動

　　　　　SCR（Silicon Controlled Rectifier: シリコン制御整流子）を使用します。

　　　　　手持ちのNEC社製のSCR(P2M)を使用しました。

　　　　　　　※秋月電子で販売している「高感度小型サイリスタ　ＭＣＲ２２−８」でも代用可能です。（8個200円）

　　　　　　　※SCRは、サイリスタ (Thyristor)とも呼ばれています。

　　　　　SCRは、ゲート (G) からカソード (K) へゲート電流を流すことにより、アノード (A) とカソード (K) 間を導通させる

　　　　　ことが出来ます。一旦、導通するとゲート電流を切っても導通は解除されません。アノード電流を切ることにより

　　　　　導通を解除することができます。

　　　　　検知電圧をゲートに印加します。

　　　　　印加電圧が2.5V以上であれば、アノード とカソード 間が導通状態になります。

　　　　　導通状態になるとアノードに接続されたブザーが鳴り、LEDが点灯します。

　　　　＜SCRの回路記号＞

　　　　　

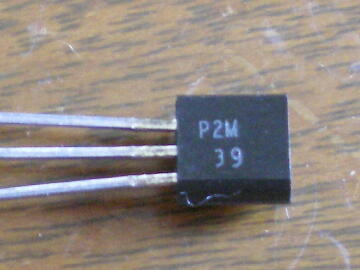

　　　　＜P2Mの概観＞

　　　　　

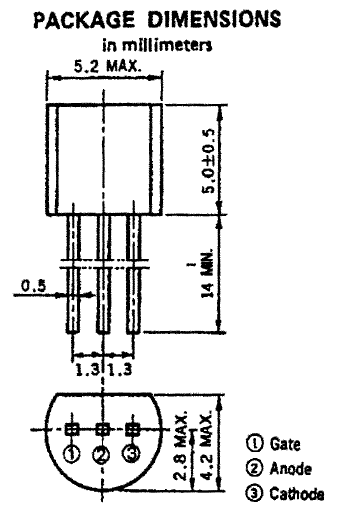

　　　　＜P2Mのピン配置＞

　　　　　

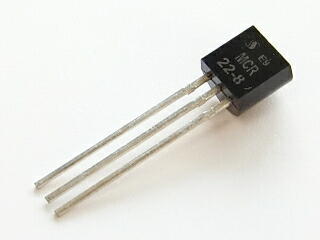

　　　　＜MCR22-8の概観＞

　　　　　

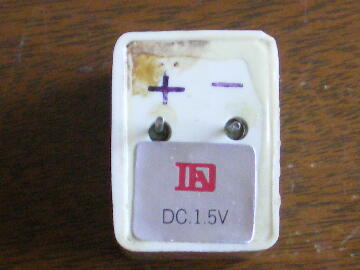

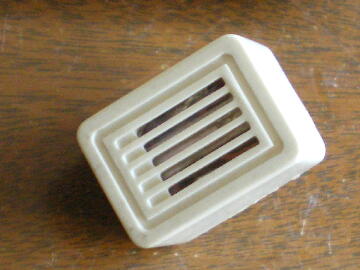

　　　　＜電子ブザー（1.5Vタイプ）＞

　　　　　

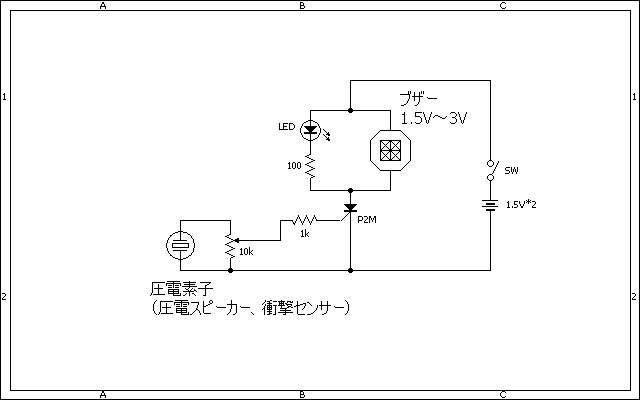

　　★回路図

　　　　　

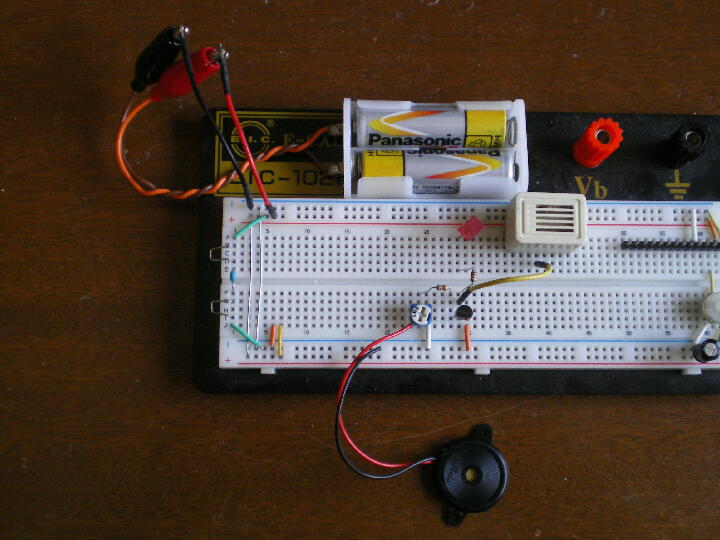

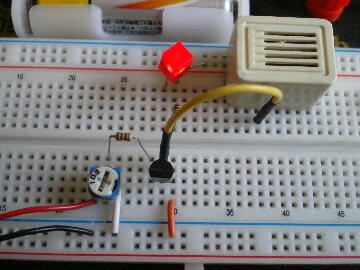

　　★実験風景

　　　　　

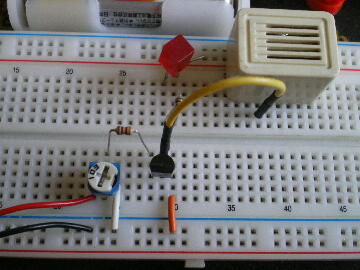

　　　　左側：衝撃を与える前です。（ブザーＯＦＦ、ＬＥＤ消灯）

　　　　右側：衝撃を与えた後です。（ブザーＯＮ、ＬＥＤ点灯）

　　　　　

　　　　如何ですか？

　　　　ケースに収めて、窓にしっかり固定すれば、案外、実用的な「窓ガラス用防犯アラーム」ができそうですね！
