■メモリユニット（PIC外付け32kbyte）
　　★概要
　　　　測定した大量のデータを記録する媒体には、ＳＤカードやＥＥＰＲＯＭがよく利用されます。
　　　　しかし、測定の分野においては、これらの媒体では、性能（特に書き込み速度）的に問題となる場合があります。

　　　　そこで“性能アップ”、“大容量”、“安価”、“入手容易”を目標に実験を行いました。

　　　　使用した記録媒体は、エプソン社のＳＲＡＭ（Static Random Access Memory）“SRM2B256SLM”です。
　　　　SRM2B256SLMXは、秋月電子で5個パックで300円、つまり1個当たり60円ととても安価で販売しています。
　　　　尚、ＰＩＣとの接続線を減らすために、SRM2B256SLMXのアドレス制御には、汎用のバイナリカウンタ“４０４０”
　　　を２個使用します。

　　　　＜メモリユニットの仕様＞
　　　　　　・記録容量は、３２ｋバイト（32768byte）とします。
　　　　　　・信号線（データ、アドレス、制御）の数は、全部で13本とします。

Ｄ０〜Ｄ７	データ（書き込みおよび読み込みで使用します）
ＣＳ	チップセレクト（ＳＲＡＭを選択します）
ＷＥ	ライトイネーブル（書き込み時に使用します）
ＯＥ	アウトプットイネーブル（読み込み時に使用します）
ＭＲ	マスターリセット（アドレスをリセットします）
ＣＰ	クロックパルス（アドレスをインクリメントします）

　　　　　　・アクセス関数を提供します。

オープン関数	sram_open	ＳＲＡＭを書き込み用または読み込み用にオープンします。
クローズ関数	sram_close	ＳＲＡＭをクローズします。
書き込み関数	sram_write	ＳＲＡＭに1バイトのデータを書き込みます。
読み込み関数	sram_read	ＳＲＡＭから1バイトのデータを読み込みます。

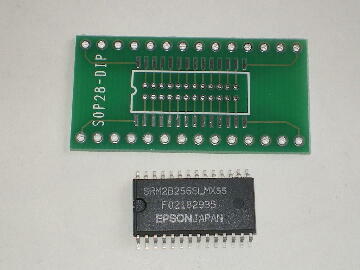

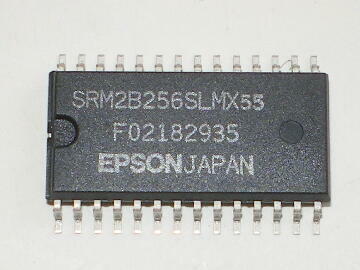

　　　　＜SRM2B256SLMXの概観とＤＩＰ変換基板＞
　　　　　

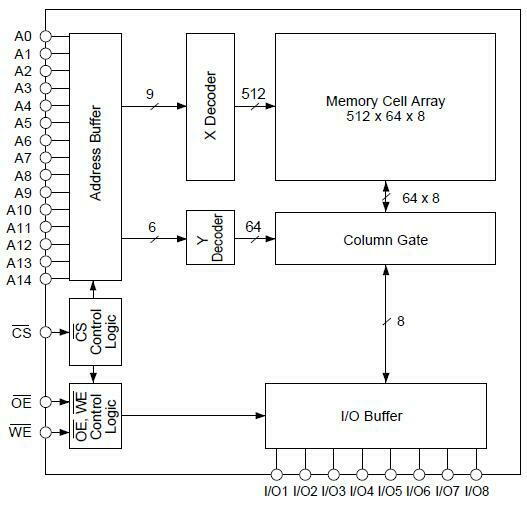

　　　　＜SRM2B256SLMXのブロックダイアグラム＞
　　　　　

　　　　＜SRM2B256SLMXのピン配置＞
　　　　　

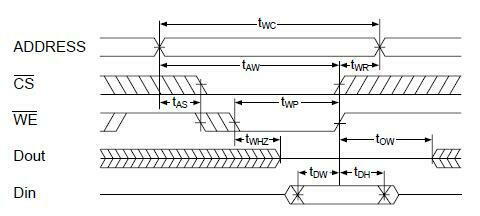

　　　　＜SRM2B256SLMXの書き込みタイミングチャート＞
　　　　　

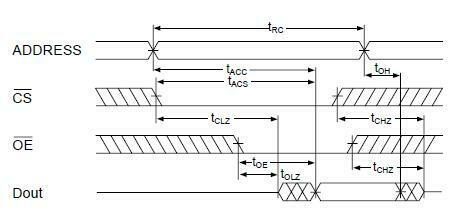

　　　　＜SRM2B256SLMXの読み込みタイミングチャート＞
　　　　　

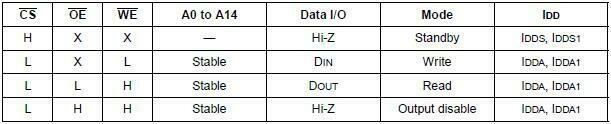

　　　　＜SRM2B256SLMXの制御信号＞
　　　　　

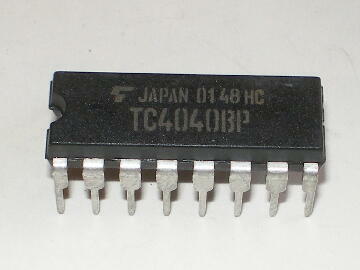

　　　　＜４０４０の概観＞
　　　　　

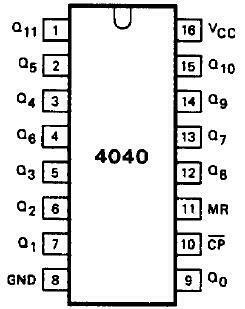

　　　　＜４０４０のピン配置＞
　　　　　

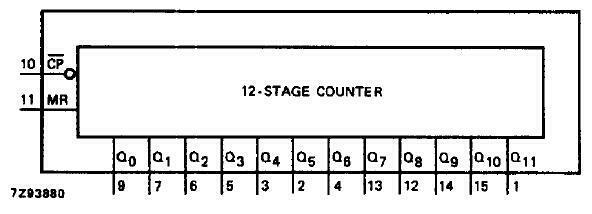

　　　　＜４０４０のブロックダイアグラム＞
　　　　　

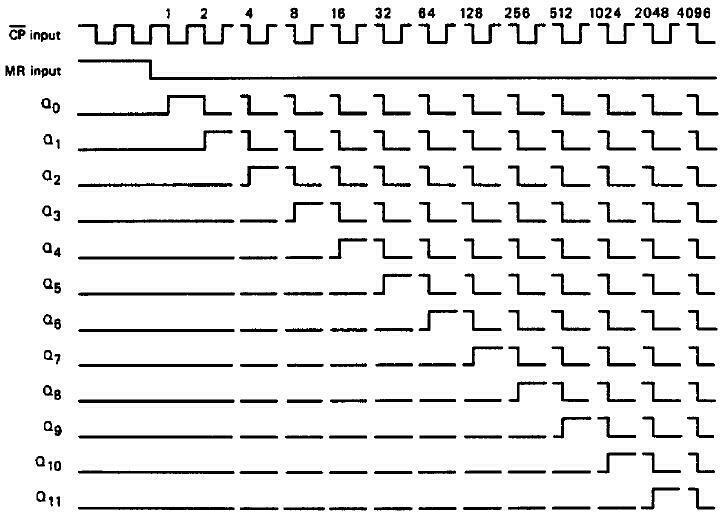

　　　　＜４０４０のタイミングチャート＞
　　　　　

　　★実験内容
　　　　メモリユニットへの連続書き込みとベリファイが、正常に行われるかをチェックします。

　　　　＜処理の流れ＞
　　　　　　・ＳＲＡＭに３２ｋバイト分データを書き込みます。データは０〜２５５の値を繰り返します。
　　　　　　・ＳＲＡＭから３２ｋバイト分データを読み込みます。書き込んだ内容と一致しているかをチェックします
　　　　　　・ＳＲＡＭに３２ｋバイト分データを書き込みます。データは２５５〜０の値を繰り返します。
　　　　　　・ＳＲＡＭから３２ｋバイト分データを読み込みます。書き込んだ内容と一致しているかをチェックします
　　　　　　・全てが正常であれば、ＬＥＤを点滅させます。

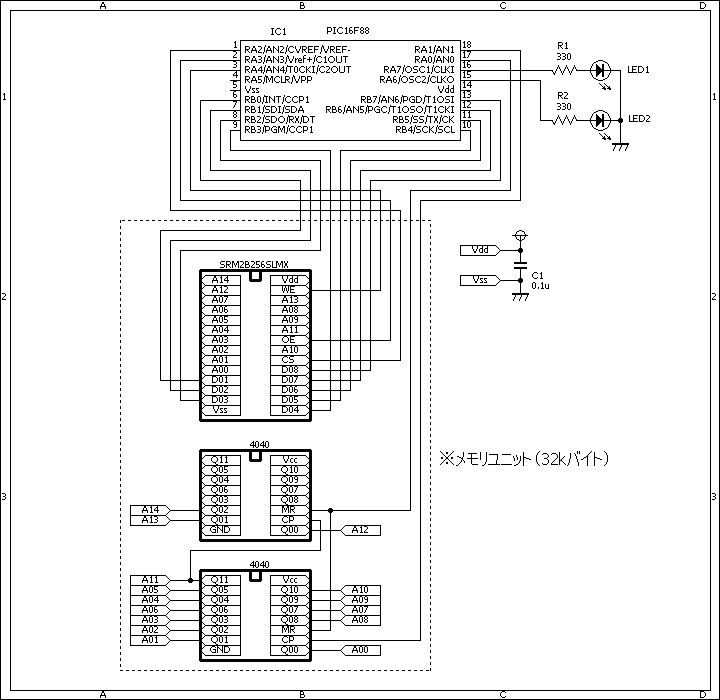

　　★回路図
　　　　　

　　★プログラム
　　　　ソースリストはここです。
　　　　ＨＥＸリストはここです。

　　★動作確認

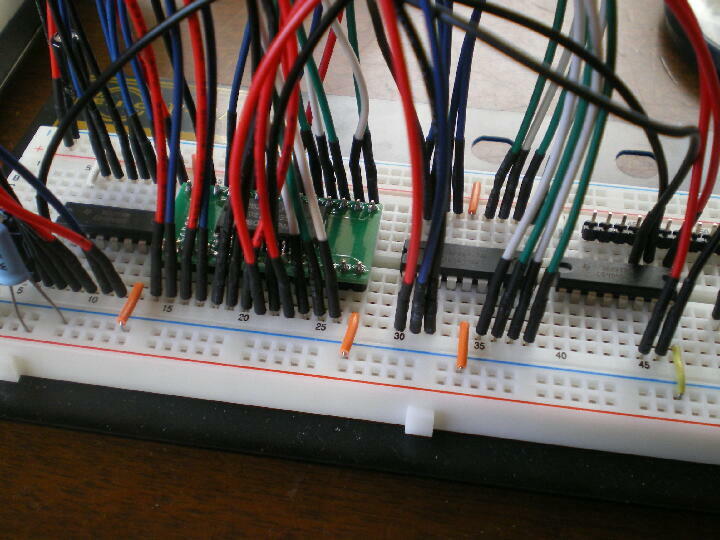

　　　　信号線（データ、アドレス、制御）が多いのでかなり込み合った配線です。
　　　　　

　　★実験結果
　　　　メモリユニットへの連続書き込みとベリファイに費やした時間は、約２秒でした。（クロック８ＭＨｚ）
　　　　これは、１バイトの書き込みまたは読み込みに換算すると、約１５ｕｓｅｃになります。
　　　　　　　１５ｕｓｅｃ　≒　２秒÷（32768×４）
　　　　クロックが４０ＭＨｚのＰＩＣを使用すると、約３ｕｓｅｃでアクセス可能となります。
